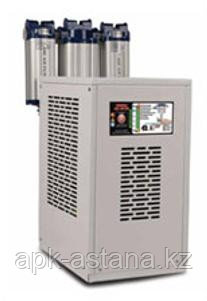

Осушитель воздуха COMPAC-3100

ОПИСАНИЕ    ХАРАКТЕРИСТИКА
Торговая марка    LUPAMAT - COMPAC 3100
Габариты (мм)
A.B.C.D.E.F *    613 x 438 x 468 x 420 x 765 x 825
Вес осушителя    60 kg
Мощность двигателя    1/3 hp
Электропитание В.Ф.Гц    220 – 240 / 1 / 50
Температура входящего воздуха    Максимум. 50 °C
Темп.Окр. Среды    Максимум. 35 °C
Точка росы    +3 °C (-22 Атм)
Падение давления     200 мбар (0.2 бара)
Соединительный размер    1”  Bsp
Сервисный интервал    12 месяца ( 8000 часов) при 30 °C  (86 °F)
3 месяца ( 2000 часов) при 45 °C  (113 °F)
Поток воздуха    3,10 Nm3/min
Рабочее Давление    16 бар максимум
Остаточное содержание масла    0.01 ppm (21 °C)

Относительная влажность, которая присутствует в воздухе, поступающем от компрессора, конденсируется под действием давления и охлаждения, и превращается в воду, которая создает существенные проблемы в воздуховодах и местах использования.

Осушители сжатого воздуха AAG Макина получили название серия 3АК. В случае неисправностей, которые могут возникнуть из-за ошибок пользователя (периодическое техническое обслуживание, температура окружающей среды, температура на входе), ошибок, допущенных при установке-продаже (неправильный выбор осушителя для компрессора), и/или неисправностей на компрессоре (уменьшение масла, закупорка сепаратора, охладителя при повышении температуры компрессора), микрочип, который установлен в серии COMPAC, выполняет функцию защитного устройства осушителя и включает сигнальный огонь неисправности.

Во всех моделях серии COMPAC установлено 2 датчика. Первый датчик контролирует температуру точки росы внутри теплообменника и поддерживает еѐ в интервале +5 - +2°C. Когда температура приближается к 2°С, двигатель вентилятора отключается и включается соленоидный клапан горячего газа. Когда температура поднимается до +4°C вентилятор снова включается, а клапан отключается. Таков принцип работы системы. Второй датчик контролирует температуру конденсатора. Если температура превысит допустимый предел, он отключает систему и загорается аварийный сигнал. Водяной пар в сжатом воздухе, поступающем с компрессора в коммуникациях сжатого воздуха, конденсируется при температуре точки росы +3°C при помощи хладогента (охлаждающий газ) и отводится из системы, а сухой воздух поступает в систему для дальнейшего использования.
