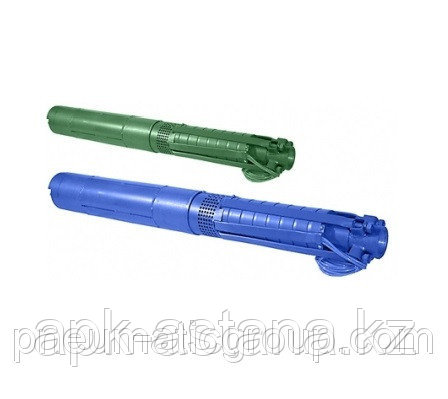

Насосы типа «ЭЦВ» ― артезианский погружной глубинный скважинные центробежные насос, многоступенчатый, секционный, вертикальный, с закрытым лопастным колесом одностороннего входа. Глубинный насос ЭЦВ предназначены для подъема воды общей минерализацией не более 1500мг/л, водородным показателем рН 6,5…9,5, с температурой до 25 °С, с массовой долей твердых механических примесей не более 0,01%, содержанием хлоридов не более 350 мг/л, сульфатов не более 500 мг/л, сероводорода не более 1,5 мг/л. Материал проточной части погружного насоса ЭЦВ – чугун, полифосфонитрилхлорид (норил), нержавеющая сталь, бронза.
Насос погружной ЭЦВ – одно ― или многоступенчатый с вертикальным расположением вала, работает с подпором (расстояние от поверхности воды до напорного патрубка насоса – обеспечивает смачивание верхнего подшипника при запуске и бескавитационную работу насоса). Величина подпора – 1 метр. Ступени глубинного насоса ЭЦВ – радиального и полуосевого типов.
Погружной скважинный насос ЭЦВ опускается в скважину на колонне водоподъемных труб и подвешивается на устье скважины.Перекачиваемая жидкость поступает в погружной насос ЭЦВ через фильтрующую сетку корпуса на рабочее колесо.Подшипники насоса и электродвигателя смазываются и охлаждаются водой. Рабочее положение агрегата – вертикальное. Погружной насос никогда не должен работать "всухую" ― даже кратковременное включение артезианского насоса в работе без воды приводит к повреждению подшипников и обмотки двигателя.
Погружные артезианские насос марки ЭЦВ оснощается обратным клапаном (тарельчатого или шарикового типа), который, удерживая в трубопроводе столб воды во время отключения насоса, что значительно облегчает повторный запуск насосного агрегата и защищает глубинный насос от обратного вращения колес насоса, а следовательно и двигателя, в случае обратного движения накаченной в трубопровод воды.
Условное обозначение артезианского насоса: ЭЦВ 12-160-100,
где
• Э – с приводом от погружного электродвигателя
• Ц ― центробежный
• В ― для подачи воды
• 12-минимально допустимый внутренний диаметр обсадной колонны, мм, уменьшенный в 25 раз и округленный;
• 160-подача, м.куб./ч;
• 100- напор,м.
