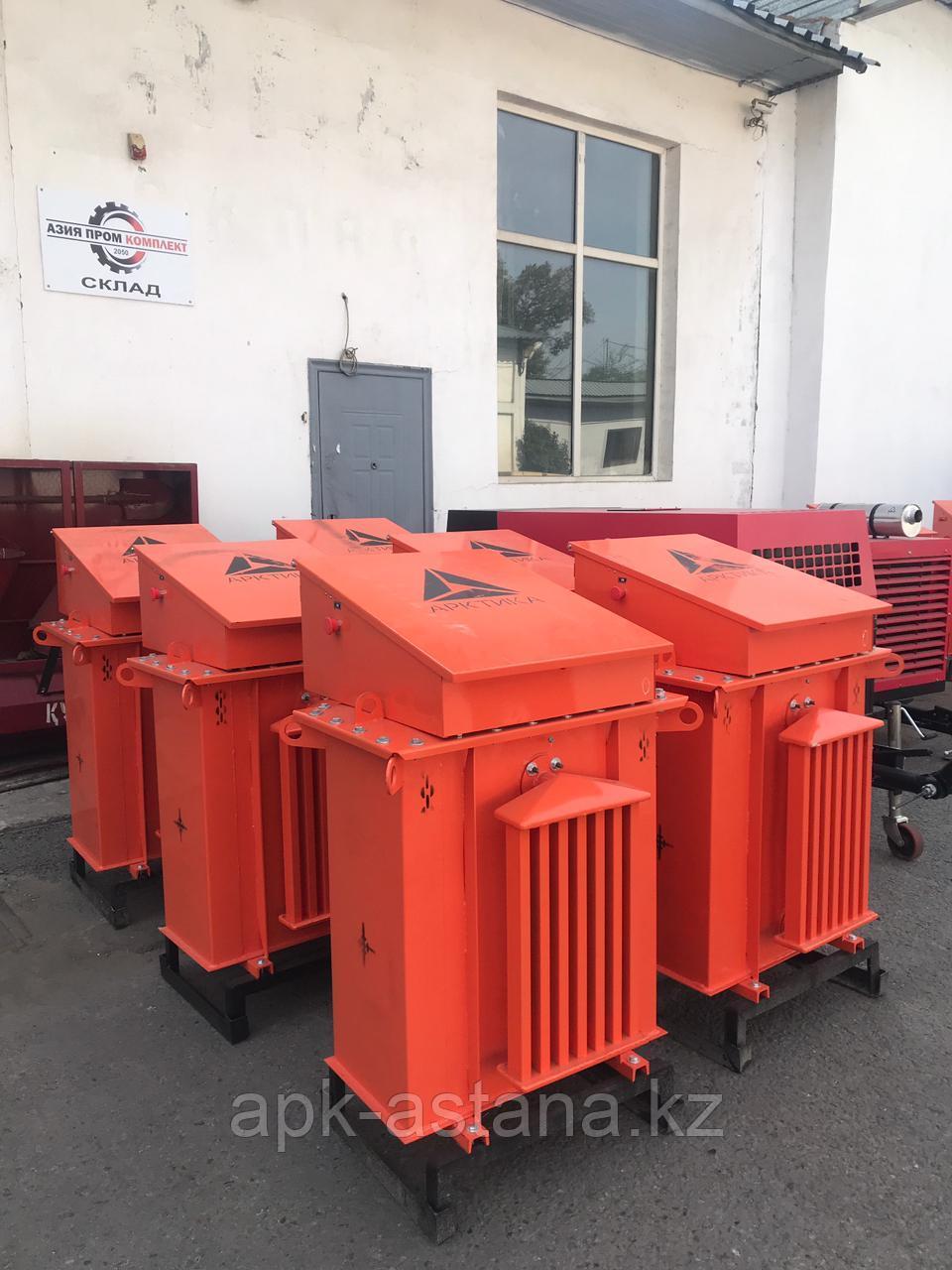

Трансформатор для прогрева бетона (масляный) КТПТО-80.0

КТПТО-80.0 - масляная прогревочная подстанция (без автоматики), применяется трехфазный трех-обмоточный трансформатор типа ТМГОБ мощностью 80 кВА с естественным масляным охлаждением. Имеет 5 ступеней напряжений для обеспечения лучших условий прогрева. В КТПТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала при прогреве бетона. Контроль за температурой бетона осуществляет оператор, так же он вручную производит отключение трансформатора при наборе необходимой температуры бетона. Средний объем прогреваемого бетона масляным трансформатором КТПТО - 45 м3.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра    КТПТО-80
Номинальная мощность, кВА    80
Напряжение сети, В    380
Частота, Гц    50
Схемы и группы соединений    У/У-0
Ток холостого хода, А    3
Выходные напряжения, В    55,65,75,85,95
Допустимые фазные токи, А при напряжениях, В    55,65–520; 75,85,95–471
Режим работы    длительный
Степень защиты    IP22
Габаритные размеры, мм    1000х900х1400
Масса, не более, кг    700
Средний объем прогреваемого бетона    45 м3

Преимущества КТПТО-80.0 от завода «Арктика
1.Увеличено сечение обмоточных проводов как на обмотках НН, так и на обмотках ВН, что позволило уменьшить плотность тока, тем самым уменьшить нагрев трансформатора при работе с 78 до 54 градусов;
2. Усовершенствована технология намотки обмоток ВН;
3. Установлен переключатель напряжения ПБВ российского производства полностью исключающий возможность перенапряжений
4. Используется обмоточный провод российского производства (не КИТАЙ!);
5. На КТПТО-80.0 установлена активная защита с тепловым реле и расцепителем по питанию. Таким образом, при нагреве масла до 100 градусов, замыкает термореле и подается питание на расцепитель, при его срабатывании снимается питание с автомата и загорается лампочка перегрев, находящаяся на приборной панели;
6. Исключен свободный доступ к концевому выключателю для принудительного его замыкания.
7. Баки изготовлены из 3 мм стали.
8. Непрерывная работа без перегрева, коэффициент использования под нагрузкой 100%.
9. Тепловое реле для защиты от перегрева в случае перегрузки трансформатора.
